轮胎病像挂图分析-子口部位

子口部位

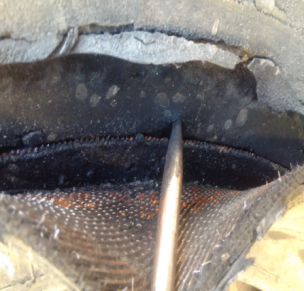

1、子口空（加强层与胎体脱层）

一、病象症状：

轮胎子口部位大面积出现鼓包现象；割开后，加强层与反包胎体或胶芯脱层，脱层界面光滑。

二、产生原因：

1、部件之间存在水、汽油没有挥发干净或有灰尘等杂质。

2、部件之间压合不好。

三、责任划分：制造问题

2、子口空（加强层与胶芯脱层）

一、病象症状：

轮胎子口部位（防水线上）出现鼓包现象；割开后，加强层与胶芯脱层，脱层界面光滑。

二、产生原因：

1、部件之间存在水、汽油没有挥发干净或有灰尘等杂质。

2、部件之间压合不好。

3、高载、高速行驶，子口部位曲挠受力大，部件之间粘合力降低，引起脱层。

三、责任划分：性能/制造问题

3、子口裂

一、病象症状：

轮胎子口部位（防水线部位或防水线上）周向出现大面积裂口现象，裂口界面整齐，反包钢丝端点无松散状态，严重时胶料呈炭化状。

二、产生原因：

1、轮胎高速、高载行驶，子口部位曲挠过度，钢丝端点粘合力 降低，造成脱层裂口。

2、部件之间压合不好。

三、责任划分：性能问题

4、子口空（塑性变形）

一、病象症状：

轮胎子口部位（防水线部位）周向出现大面积鼓包现象，割开后 ，胶料呈撕裂状。

二、产生原因：

1、轮胎与轮辋不匹配（如使用窄小轮辋，不标准轮辋；轮辋轮缘短小）子口胶被挤压引起变形鼓包。

2、高气压、高载重行驶。

三、责任划分：使用问题

5、抽口（硬抽）

一、病象症状：

胎体钢丝在胎圈部位抽出爆破，爆破处，部件之间无脱层现象，无外伤痕迹，子口无损伤痕迹，胎里无碾伤痕迹。

二、产生原因：

1、轮胎高气压、高载重行驶，子口部位应力集中，胎体钢丝硬生抽出，引起爆破。

2、轮辋与轮胎不匹配。

三、责任划分：性能/使用问题

6、轮辋变形引起子口空

一、病象症状：

轮胎子口部位（防水线部位）周向局部出现鼓包现象，割开后 ，胶料呈撕裂状。

二、产生原因：

1、轮胎与轮辋不匹配（如使用窄小轮辋，不标准轮辋；轮辋轮缘受到撞击导致局部变形）子口胶被挤压引起变形鼓包。

2、高气压、高载重行驶。

三、责任划分：使用问题

7、防水线下裂口

一、病象症状：

轮胎胎圈与轮辋结合上部（防水线下），沿整周或断断续续斜上方裂口，裂口端面不整齐。

二、产生原因：

1、轮胎与轮辋不匹配（如使用窄小轮辋，不标准轮辋；轮辋轮缘变形等）。

2、高气压、高载重行驶。

三、责任划分：使用问题

8、轮辋生热引起抽口

一、病象症状：

胎体钢丝在胎圈部位抽出；在对应的轮辋位置，子口胶有明显生热焦烧痕迹。

二、产生原因：

1、车辆刹车片过紧，导致轮辋生热过高。

2、车辆刹车系统出现故障（刹车不复位）。

3、车辆行驶刹车频繁及车辆淋水装置失灵，导致轮辋生热过大。

4、轮辋局部变形与车辆部件摩擦生热。

三、责任划分：使用问题

9、轮辋断裂引起抽口

一、病象症状：

轮胎胎圈发生爆破，胎体钢丝抽出，对应胎圈位置有明显轮辋割伤痕迹。

二、产生原因：

1、轮辋质量强度不足。

2、轮辋使用时间长，轮辋疲劳过度，轮缘底部开裂，导致割伤趾口，引起抽口。

3、轮胎装配过程，子口损伤。

4、压圈不配套，高压高载下，压圈蹦出，损伤子口爆破。

三、责任划分：使用问题

10、烧子口

一、病象症状：

在子口胎圈部位有明显的烧焦碳化现象，严重时胎体钢丝抽出。

二、产生原因：

1、车辆刹车片过紧，导致轮辋生热过高。

2、车辆刹车系统出现故障（刹车不复位）。

3、车辆行驶刹车频繁及车辆淋水装置失灵，导致轮辋生热过大。

三、责任划分：使用问题

11、外伤造成抽口

一、病象症状：

胎体钢丝在胎圈部位抽出，对应的胎侧部位，有明显外力切伤钢丝断裂痕迹。

二、产生原因：

1、轮胎行驶过程中，胎侧被尖锐物体切伤，钢丝断裂，瞬间引起抽口。

2、车辆弹簧板错位造成的。

三、责任划分：使用问题

12、抽口（齐）

一、病象症状：

胎体钢丝在钢丝圈最宽处（里侧）发生齐齐断裂，无外伤、碾伤痕迹，无脱层痕迹。

二、产生原因：

轮胎高气压、高载荷行驶，经过沟壑或缓冲带时，轮胎瞬间受冲击力大，内压发上变化，胎圈局部所受应力集中，钢丝瞬间断裂爆破。

三、责任划分：使用问题

13、胎圈损伤

一、病象症状：

轮胎胎圈外侧子口胶有明显被割伤裂开痕迹，严重时胎圈钢丝外露或断裂。

二、产生原因：

1、高气压，高载荷行驶，轮辋大边断裂或裂口，割伤胎锺引起裂口。

2、卡环（压圈）不匹配，或卡环断裂割伤子口。

三、责任划分：使用问题

14、磨子口

一、病象症状：

轮辋轮缘与轮胎子口接触部位，局部或整周出现橡胶脱落现象，严重时子口加强层钢丝外露。

二、产生原因：

1、轮胎高载荷行驶。

2、气压不足或气压与载荷不匹配。

3、轮辋使用时间长，疲劳过度或轮辋不规范（小轮辋或轮辋变形）引起的。

三、责任划分：使用问题

15、撬坏胎圈

一、病象症状：

胎圈部位趾口胶局部损伤，有明显损伤痕迹；严重时钢丝外露。

二、产生原因：

轮胎拆装时，没有涂润滑油或拆装动作过激，胎圈被撬杠损伤。

三、责任划分：使用问题

16、胎圈断裂

一、病象症状：

胎圈部位，钢丝圈被切割断裂，切割处钢丝端点呈切割状，其它钢丝端点呈缩径状。

二、产生原因：

1、车辆超载，轮辋幅板断裂，钢丝圈局部被割伤断裂引起的。

2、双胎之间夹有石子，损伤幅板，引起胎圈断裂。

三、责任划分：使用问题
